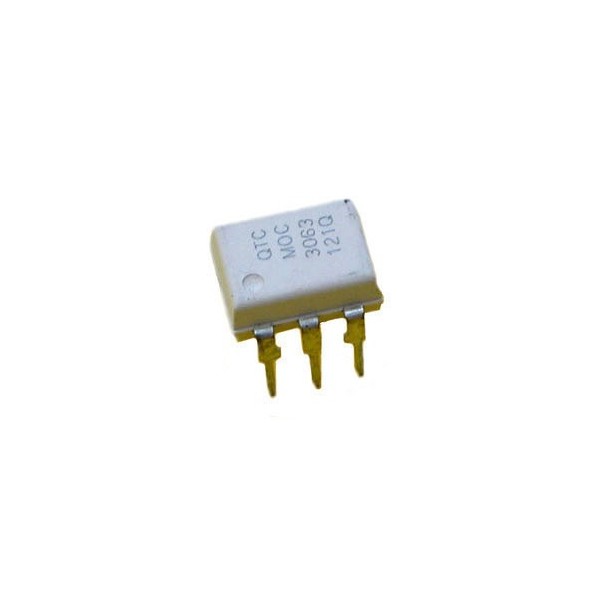

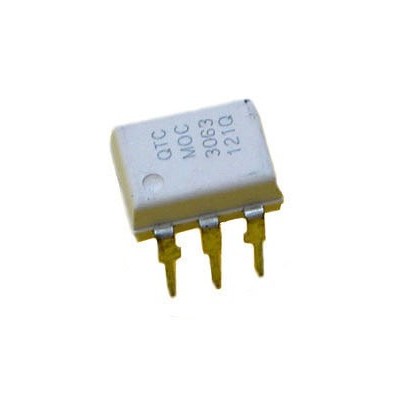

MOC3063/EVER مشاهده عکس بزرگتر

MOC3063/EVER اپتوکوپلر درایور ترایاک با آشکار ساز عبور از صفر داخلی

095145

جدید

8,000 ریال

افزودن به لیست دلخواه

.
.

6-PIN DIP ZERO-CROSS PHOTOTRIAC DRIVER OPTOCOUPLER (600V PEAK)

با خرید این محصول شما 800 امتیاز وفاداری دریافت می کنید.


خریداران این محصول، این کالاها را نیز خریده اند:

توضیحات

واحد تشخيص عبور از صفر  یا ZERO-CROSS در این قطعات باعث میشود که :

پالس های اعمالی به ورودی این قطعه (پایه 1 و2 ) بر خلاف دیگر قطعات درایور ترایاک مانند moc3020 و... به جای اعمال مستقیم به فتو ترایاک داخلی قطعه به واحد ZERO-CROSS یا آشکار ساز عبور از سطح صفر اعمال میشود .

این واحد هنگامی که نیم سیکل مثبت ولتاژ ورودی از مقدار صفر بیشتر می شود  (از سطح منفی به سطح مثبت میرود ) یا مقدار صفر کمتر میشود ( از مقدار سطح مثبت به منفی میرود ، در صورت وجود داشتن پالس ورودی ، ترایاک را تحریک میکند .

با این تفاسیر از این قطعه تنها میتوان برای خاموش و روشن کردن ترایاک استفاده کرد نه کنترلر زاویه آتش آن .

The MOC306X-M and MOC316X-M devices consist of a GaAs infrared emitting diode optically coupled to a monolithic silicon detector performing the function of a zero voltage crossing bilateral triac driver. They are designed for use with a triac in the interface of logic systems to equipment powered from 115/240 VAC lines, such as solid-state relays, industrial controls, motors, solenoids and consumer appliances, etc.

APPLICATIONS

• Solenoid/valve controls

• Static power switches

• Temperature controls

• AC motor starters

• Lighting controls

• AC motor drives

• E.M. contactors

• Solid state relays

دانلود دیتاشیت :

http://www.alldatasheet.com/datasheet-pdf/pdf/53868/FAIRCHILD/MOC3063-M.html
